Tesniaci systém rotačnej pece DRO

Vlastnosti

• - Tesniace krúžky (samonastaviteľné) s permanentnou pružinou pre optimálny, nepretržitý kontakt s tesniacim kotúčom, optický indikátor opotrebenia
• - Možnosť natlakovania tlmiacim plynom
• - Voliteľné odsávanie prachu v dilatácii
• - Voliteľné zastúpené usadeniny prachu na tesniacom kotúči
• - Dvojčinné tesniace krúžky na použitie s procesne kompatibilným bariérovým plynom alebo na odvod toxického alebo agresívneho plynu
• - Špičkové materiály, podpora širokej škály aplikácií



Výhody

• - Znížené emisie znečistenia
• - Čisté spaľovanie zvyškov
• - Žiadne čiastočné zníženie teploty pod prach spaľovania zvyškov v dôsledku infiltrácie vzduchu (žiadna tvorba dioxínov)
• - Bezpečná prevádzka
• - Výrazné zníženie spotreby primárnej energie
• - Dlhá životnosť, nízke opotrebenie
• - Predvídateľné prestoje (napr. ročná kontrola)
• - K dispozícii ako dodatočná montáž na existujúce systémy



Technical informations

Priemer: d1 = 300… 8,000 mm (78“ … 315“)

Tlak: p = -50 … +250 mbar (-0,72 … 3,62 PSI)

Teplota (povrch pece): t = max. 300 °C (572 °F)

Rýchlosť otáčania:  … 2.5 m/s (8.2 ft/s)

Radiálny pohyb: … 35 mm (1,38“)*

Axiálny pohyb: … 150 mm (5,91“)*

* Vyššie hodnoty na požiadanie

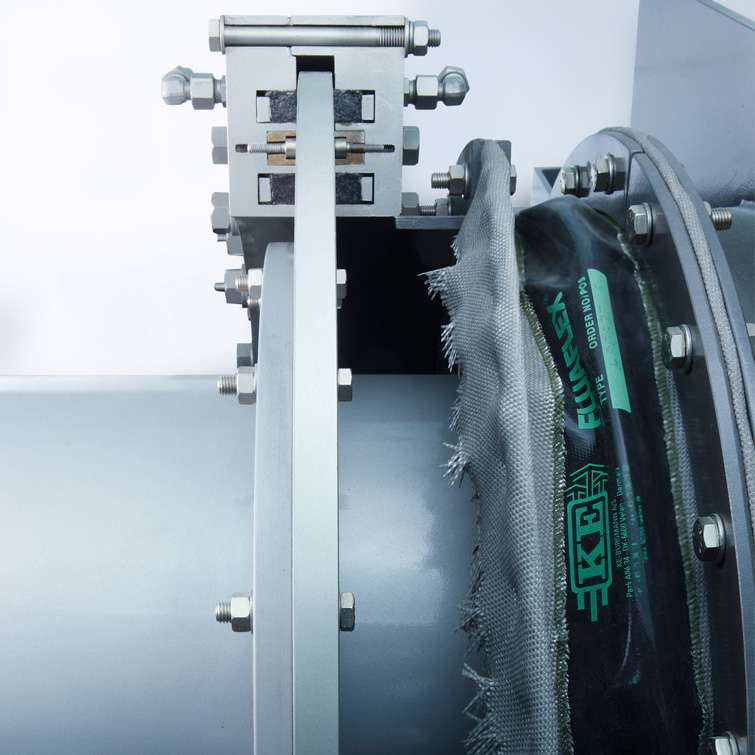

Tesniaci systém pozostáva z montážnej príruby privarenej k plášťu pece. Dve spojené polovice deleného puzdra sa dotýkajú tesniaceho kotúča, ktorý je skrutkami pripevnený k prírube. V závislosti od požiadaviek sú k dispozícii dva alebo štyri tesniace krúžky a prítlačný krúžok ich pritláča k tesniacemu kotúču. Pružinový mechanizmus vytvára kontaktnú silu pre tesniace krúžky. Špeciálne navrhnutý dilatačný spoj kompenzuje axiálnu (tepelnú) rozťažnosť a zmenu polohy plášťa pece. Tlmič krútiaceho momentu zabraňuje otáčaniu zostavy nosiča tesnenia.

S výnimkou tesniaceho kotúča je celý tesniaci systém voľno pohyblivý a beží na valčekových podperách v tlmiči. Tesnenie je schopné sledovať akýkoľvek pohyb pece, pričom tesniaca funkcia zostáva neporušená.

Tesniaci kotúč kompenzuje radiálne vychýlenie rotačnej pece (spôsobené ovalitou atď.) ponorením sa do väčšieho alebo menšieho rozsahu do telesa tesnenia.
