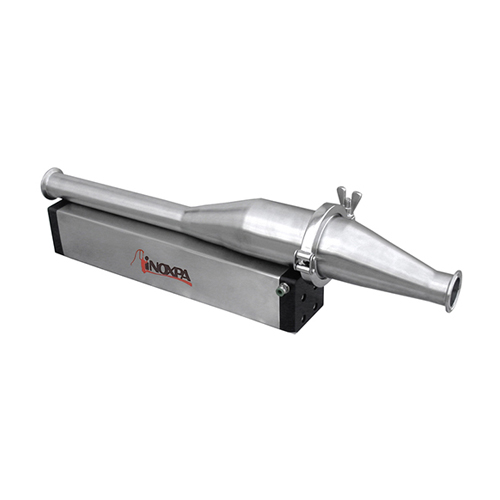

Systém obnovy produktu SteriPig

Systém PIG je ideálny na regeneráciu akéhokoľvek produktu zostávajúceho v potrubí na konci procesu prepravy. Keďže tento produkt môže mať vysokú hodnotu, systém PIG ho regeneruje, odstraňuje z potrubí a pripravuje potrubie na proces CIP. Ďalšou výhodou je zníženie množstva tekutiny odoslanej do čistiarne odpadových vôd, čo vedie k úspore energie a vody.

Hlavnou aplikáciou systému sú viskózne média. Medzi ošetrované produkty patria gély, krémy, masti, emulzie a ďalšie produkty vysokej hodnoty vo farmaceutickom alebo kozmetickom priemysle.

Systém SteriPig ponúka úplne hygienické riešenie regenerácie produktov, pretože žiadna súčiastka nevstupuje ani neopúšťa inštaláciu. Guľa je polohovaná vonkajším magnetom. Počas procesu CIP, keď je prietok dostatočný, sa guľa uvoľní vo vnútri odpaľovacieho zariadenia alebo prijímača, pričom sa vyhne akýmkoľvek mŕtvym zónam medzi potrubím a guľou.

Systém obsahuje odpaľovacie zariadenie, prijímač, PIG (guľa), dva detektory polohy (jeden pre odpaľovacie zariadenie a druhý pre prijímač), štyri automatické klapky a dva trojcestné ventily KH.

Proces začína lokalizovať guľu od štartovacej pozície. Potom je guľa poháňaná hnacím plynom (zvyčajne stlačeným vzduchom) dolu potrubím do prijímača, kde sa získava akýkoľvek produkt, ktorý zostal v potrubí. Po dokončení obnovy sa PIG nachádza na prijímači a celá inštalácia môže byť vyčistená pomocou CIP, PIG môže byť tiež vyčistená počas CIP rutiny. Proces CIP je ukončený, guľa je opäť umiestnená do odpaľovacieho zariadenia, čím je závod pripravený na ďalší výrobný proces.

Technical informations

PIG môže prejsť cez 1,5E ohyby.

Pripojenia: Svorka OD (štandardné).

Rozsah veľkostí: od 1 ½" (DN 40) do 3" (DN 80).

Hygienický dizajn podľa špecifikácií EHEDG.

Kovové časti v kontakte s produktom: AISI 316L.

Ostatné kovové časti: AISI 304.

PIG: Silikón.

Tesnenie: EPDM podľa FDA 177.2600.

Vnútorná povrchová úprava: Ra ≤ 0,5 µm.
