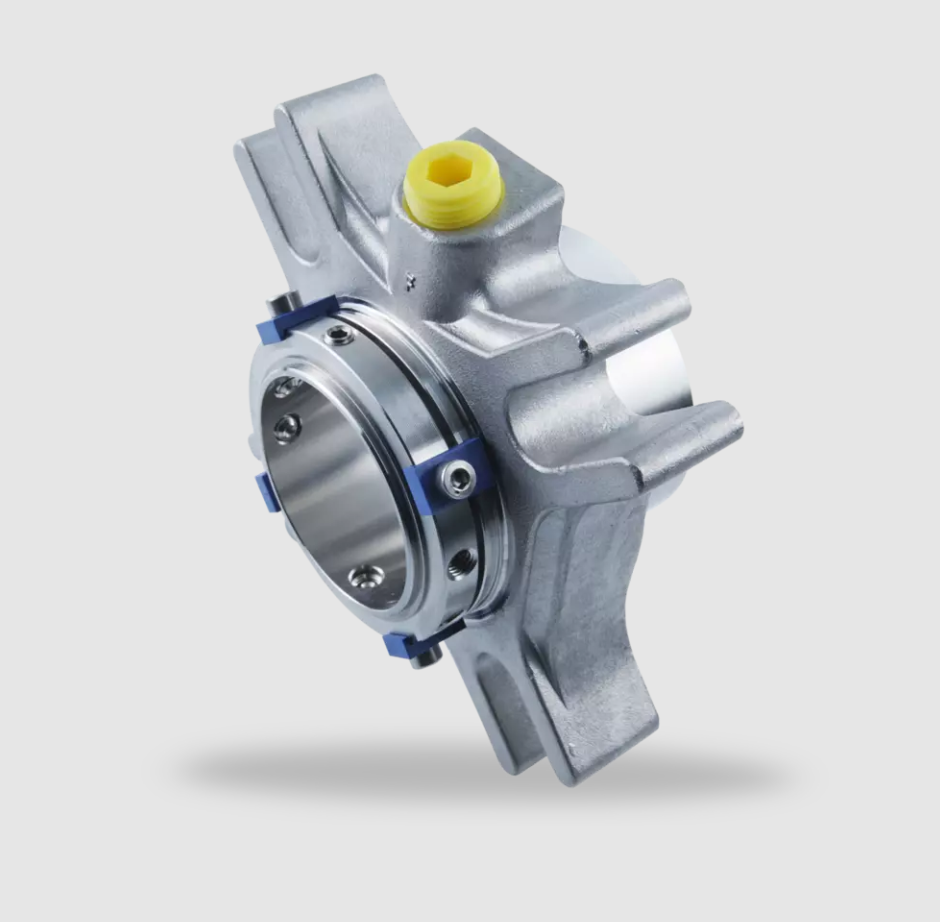

Jednoduché tesnenie Cartex

Výhody

• - Ideálne tesnenie pre štandardizácie
• - Univerzálne použiteľné pre konverzie upchávok, modernizácie alebo originálne vybavenie
• - Nie je potrebná žiadna rozmerová úprava tesniacej komory (odstredivé čerpadlá), malá radiálna montážna výška
• - Žiadne poškodenie hriadeľa dynamicky zaťaženým O-krúžkom
• - Predĺžená životnosť
• - Jednoduchá a priama inštalácia vďaka predmontovanej jednotke
• - Možnosť individuálneho prispôsobenia konštrukcii čerpadla
• - K dispozícii sú verzie špecifické pre zákazníka

Vlastnosti

• Jednoduché tesnenie; Kartážové; Vyvážené; Nezávislé od smeru otáčania; Jednoduché tesnenia bez pripojení (-SNO); s preplachovaním (-SN) a s preplachom v kombinácii s guľovým tesnením (-QN) alebo škrtiacim krúžkom (-TN); K dispozícii sú ďalšie varianty pre čerpadlá ANSI (napr. – ABPN) a excentrické skrutkové čerpadlá (- Vario)



Technical informations

Cartex-SN, -SNO, -QN, -TN, -Vario – všetky varianty

Priemer hriadeľa: d1 = 25 ... 100 mm (1.000" ... 4.000") Iné veľkosti na požiadanie

Teplota: t = -40 °C ... 220 °C (-40 °F ... 428 °F) (Skontrolujte odpor O-krúžku)

Kombinácia materiálov klzných plôch BQ1

Tlak: p1 = 25 bar (363 PSI)

Klzná rýchlosť: vg = 16 m/s (52 ft/s)

Kombinácia materiálov klzných plôch Q1Q1 alebo U2Q1

Tlak: p1 = 12 bar (174 PSI)

Klzná rýchlosť: vg = 10 m/s (33 ft/s)

Axiálny pohyb: ±1.0 mm, d₁ ≥75 mm ±1.5 mm



Varianty produktu

Cartex-SNO - Jednoduché tesnenie bez pripojení, pre prevádzku s koncovými uzávermi.

Cartex-TN - Jednoduché tesnenie, rovnaké ako Cartex-SN, ale so škrtiacimi krúžkami (položka 16). Kryt má pomocné pripojenia na preplachovanie a kalenie.  Škrtiaci krúžok: PTFE vystužený uhlíkom a grafitom (T12).

Cartex-QN  - Jednoduché tesnenie pre prevádzku s beztlakovým preplachom. Rovnaké ako verzia “-SN“, ale s vonkajším tesnením na hriadeli (položka 16). Kryt má pomocné pripojenia na preplachovanie. Tesnenie hriadeľové: NBR (P), PTFE vystužené uhlíkom (T3).

Cartex-Vario - Kartážové tesnenia s upraveným krytom pre excentrické skrutkové čerpadlá.
