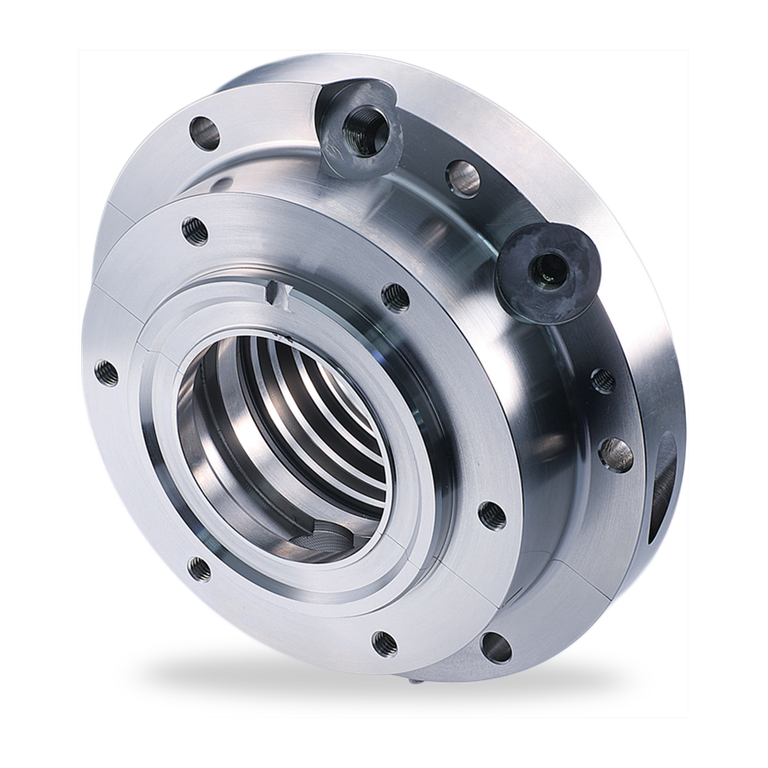

Espey WD200/500

Výhody

• - Jednoduchá inštalácia vďaka konštrukcii rozdeleného telesa (nie je potrebná demontáž hriadeľa
• - Dlhodobá prevádzka
• - Údržba
• - Segmentované tesniace krúžky pre jednoduchú výmenu

Vlastnosti

• Viacdielne tesniace krúžky, radiálne rezané na strane procesu, prekrývajúce sa s drážkami a plynotesnými spojmi na strane atmosféry (nastavovacie); Rozdelená konštrukcia telesa; Najmenšia možná prevádzková medzera – najnižší únik; Chod nasucho; Samonastaviteľné tesniace krúžky; Tesniace krúžky znášajú radiálne pohyby hriadeľa; Kompenzujú axiálne pohyby hriadeľa; Krátka axiálna montážna dĺžka; Na hriadeli nie sú namontované žiadne tesniace komponenty, a teda žiadne ďalšie vibrácie hriadeľa

Technical informations

Priemer hriadeľa: d = 45 ... 340 mm (1.77" … 13.89")

Prevádzkový tlak: p = vákuum... 3 bar (44 PSI) abs. (závisí od obvodovej rýchlosti)

Prevádzková teplota:  t = -120 °C ... +500 °C (-184 °F … +932 °F) pre uhlík, -120 °C ... +150 °C (-184 °F … +302 °F) pre PTFE zmes

Klzná rýchlosť: vg = max. 40 m/s (131 ft/s)

Radiálna vôľa: ±2.5 … 5.0 mm (±0.1" … 0.2")

Axiálny pohyb: teoreticky neobmedzený

Odporúčaný ochranný kryt: >58 HRC



Varianty produktu:

Espey WD200/500-WD1S1 - s prípojkou pre beriérový plyn. Toto usporiadanie zaručuje cielený tok bariérového plynu na procesnú stranu a zabraňuje vniknutiu plynov, pevných látok a hmly do tesniacej oblasti. Okrem toho sa znižuje únik smerom von.

Espey WD200/500-WD1S2 - s prípojkou pre bariérový plyn. Toto usporiadanie zaručuje cielený tok bariérového plynu na procesnú stranu a zabraňuje vniknutiu plynov, pevných látok a hmly do tesniacej oblasti. Okrem toho sa znižuje únik smerom von.

Espey WD200/500-WD1S3 - s prípojkou pre bariérový plyn. Toto usporiadanie zaručuje cielený tok bariérového plynu na procesnú stranu a zabraňuje vniknutiu plynov, pevných látok a hmly do tesniacej oblasti. Okrem toho sa znižuje únik smerom von.

Espey WD 200/500-WD1S2A1 - s prípojkou pre bariérový plyn a recirkuláciu. Toto usporiadanie zaručuje cielený tok bariérového plynu na procesnú stranu a zabraňuje vniknutiu plynov, pevných látok a hmly do tesniacej oblasti. Okrem toho sa znižuje únik smerom vond a zvyškové plyny a kondenzáty sa odvádzajú.
