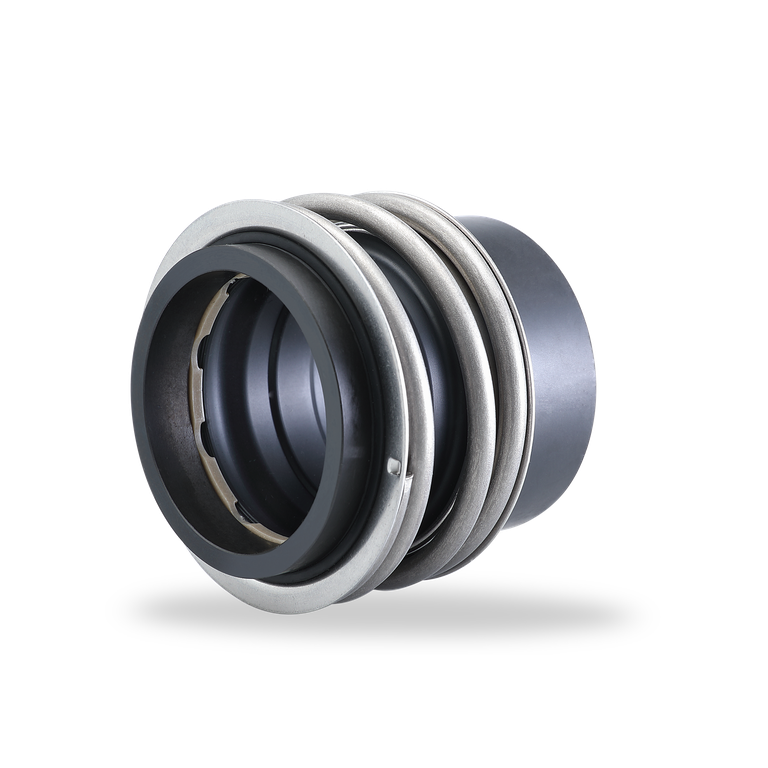

eMG13

Výhody:

100 % kompatibilné s MG13

• - Malý vonkajší priemer podpery vlnovca (dbmin) umožňuje priame podopretie poistného krúžku alebo menších dištančných krúžkov
• - Optimálna charakteristika zarovnania vďaka samočisteniu disku/hriadeľa
• - Vylepšené centrovanie v celom rozsahu prevádzkového tlaku
• - Žiadne krútenie vlnovca
• - Ochrana hriadeľa po celej dĺžke tesnenia
• - Ochrana tesniacej plochy počas inštalácie vďaka špeciálnej konštrukcii vlnovca
• - Necitlivý na vychýlenie hriadeľa vďaka veľkej axiálnej pohyblivosti
• - Vhodný pre sterilné aplikácie nižšej triedy

Vlastnosti

• Pre hladké hriadele; Jednoduché a dvojité tesnenie; Rotujúce elastomérové vlnovce; Vyvážené; Nezávislé od smeru otáčania

Technical informations

Priemer hriadeľa: d1 = 16 … 60 mm (0.63" ... 2,36")

Tlak: p1 = 18 bar (261 PSI); vákuum ... 0.5 bar (7.25 PSI); do 1 bar (14.5 PSI) s aretáciou sedla

Teplota: t = -20 °C … +140 °C; (-4 °F … +284 °F)

Klzná rýchlosť: vg = 10 m/s (33 ft/s)

Prípustný axiálny pohyb: ±2.0 mm (±0.08")



Varianty produktu

eMG – rozmery, položky a označenia rovnaké ako pre eMG13, ale so skráteným vlnovcom na dosiahnutie montážnej dĺžky IS. Najkratšia montážna dĺžka.

eMG1 – rozmery, položky a označenie rovnaké ako pre eMG, ale so skráteným vlnovcom na dosiahnutie montážnej dĺžky I.

eMG12 – rozmery, položky a označenie rovnaké ako pre eMG13, ale so skráteným vlnovcovým chvostom na dosiahnutie montážnej dĺžky I1k podľa EN 12756 v kombinácii so sedlom G6 alebo G60 (da presahuje EN 12756).

eRMG13 - identické s eMG13, ale so špeciálnym vlnovcovým povrchom na strane hriadeľa. Na použitie v čerpadlách na teplú vodu.
