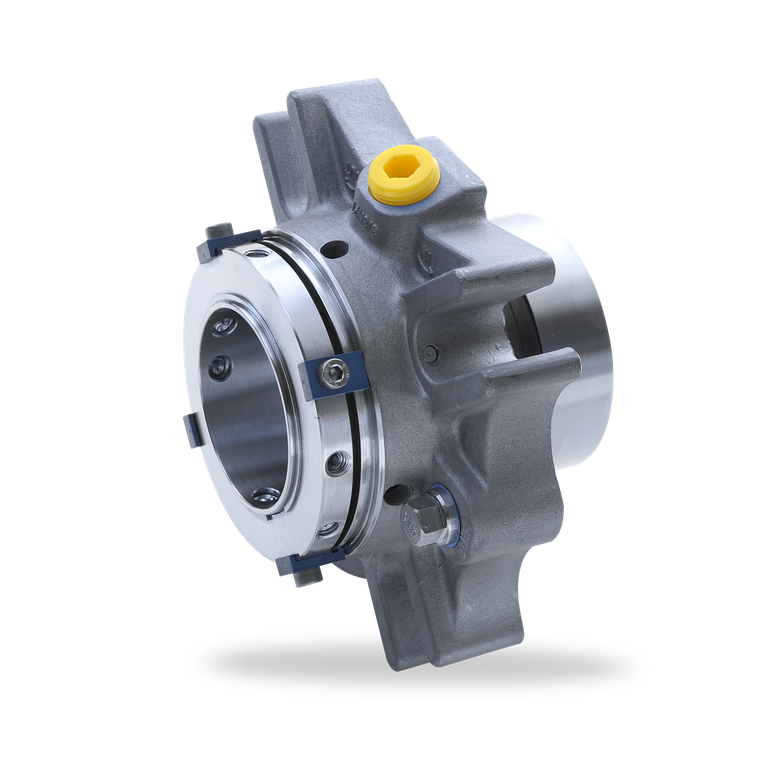

Dvojité tesnenie Cartex

Výhody

• - Ideálne tesnenie pre štandardizácie
• - Univerzálne použiteľné pre konverzie upchávok, dodatočné montáže alebo OEM
• - Nie je potrebná žiadna rozmerová úprava tesniacej komory (odstredivé čerpadlá), malá radiálna montážna výška
• - Žiadne poškodenie hriadeľa dynamicky zaťaženým O-krúžkom
• - Predĺžená životnosť
• - Žiadne poškodenie spôsobené nečistotami vniknutými počas montáže
• - Priama a jednoduchá inštalácia vďaka predmontovanej jednotke
• - Možnosť individuálneho prispôsobenia konštrukcii čerpadla
• - K dispozícii sú verzie špecifické pre zákazníka

Vlastnosti:

• Dvojité tesnenie; Kartážové; Vyvážené; Nezávislé od smeru otáčania; Dvojité tlakové vyváženie; Integrované čerpacie zariadenie; Dostupné varianty: pre excentrické skrutkové čerpadlá (-Vario) a verzia s plynovým mazaním (-GSDN)

Technical informations

Priemer hriadeľa: d1 = 25 ... 100 mm (1.000" ... 4.000"... Iné veľkosti na požiadanie

Teplota: t= -40 °C ... 220 °C (-40 °F ... 428 °F)...(Skontrolujte odpor O-krúžku)

Kombinácia materiálov klznej plochy BQ1

Tlak: p1 = 25 bar (363 PSI)

Klzná rýchlosť: vg = 16 m/s (52 ft/s)

Kombinácia materiálov klznej plochy Q1Q1 alebo U2Q1

Tlak: p1 = 20 bar (290 PSI)

Klzná rýchlosť: vg = 10 m/s (33 ft/s)

Cirkulačný systém bariérovej kvapaliny:

p3_max = 25 bar (363 PSI)

Δp (p3 - p1)_ideal = 2 ... 3 bar (29 ... 44 PSI),

7 bar (102 PSI) pre bariérové média so slabými mazacími vlastnosťami.

Spustenie čerpadla:

Δp (p3 - p1)_max = 25 bar (363 PSI) povolené

Odporúčané prívodné médium:

max. ISO VG 5

Axiálny pohyb: ±1.0 mm, d1 ≥75 mm ±1.5 mm
