Automatický statický systém CIP

Hygiena je tak dôležitým faktorom pri spracovaní potravín, že by sa mala považovať za jeden z krokov výrobného procesu. Nesprávne čistenie v potravinárskom priemysle môže viesť k strate celodennej produkcie a priamo ovplyvniť kvalitu konečného produktu. To je dôvod, prečo pri úvahách o stredných a veľkých zariadeniach, ktoré vyžadujú plne automatický čistiaci proces, bol navrhnutý rad statických CIP systémov namontovaných na ráme, ktoré pomáhajú čistiť rastliny, odstraňovať nečistoty a znižovať hladiny baktérií.

Existuje verzia, ktorá čistí jednu linku a druhá, ktorá súčasne čistí dve linky.

Na čistiace systémy CIP sú ideálne pre všetky druhy priemyselných odvetví:

• CIP systémy pre mliekarenský priemysel
• CIP systémy pre potravinársky priemysel
• Ďalšie

Technical informations

Tento rad zariadení CIP má 3 časti:

- základný rám s rôznymi komponentmi,

- nádrže na vodu a chemické produkty

- potrubie a spoje medzi nádržami a základným rámom.

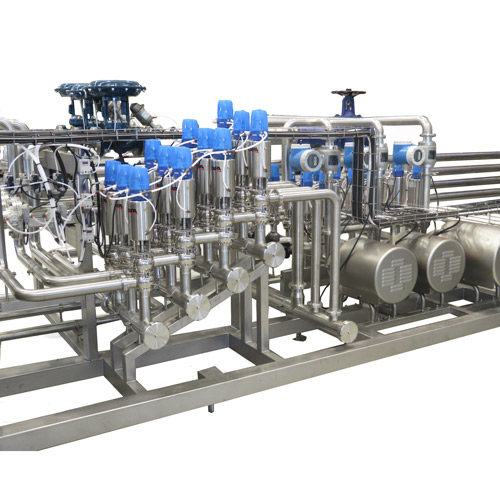

Základný rám pozostáva z:

- Čerpadiel HCP, Rúrkového výmenníka, Jednosedlových viaccestných ventilov s riadiacou jednotkou C-TOP+, Ventilu na reguláciu pary, Spätného filtra, Teplotnej sondy na výstupe čerpadla, Elektromagnetického prietokomera, Merača vodivosti vo vratnom potrubí, Detektora prietoku vo vratnom potrubí, Elektrického panela z nehrdzavejúcej ocele s PLC Siemens (S/7), dotykovej obrazovky 9”/12” a pohonu (pohonov) s premenlivou frekvenciou pre čerpadlo.

Materiál:

Nádrže na chemický prípravok: AISI 316L.

Nádrže na vodu: AISI 304.

Izolácia nádrže: Minerálna vlna.

Potrubie a komponenty prichádzajúce do kontaktu s produktom: AISI 316.

Ostatné diely: AISI 304.

Tesnenia v kontakte s produktom: EPDM.
